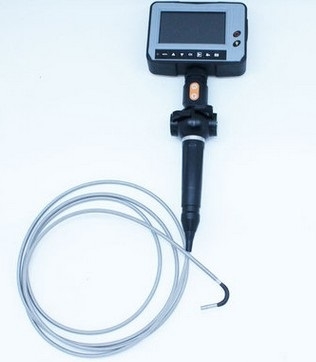

Dr45xxT&F系列兩方向、四方向工業內窺鏡
Dr45xxT&F系列兩方向、四方向工業內窺鏡是集光學、精密機械、電子技術和顯微攝像技術于一體的新型無損探傷儀器，操作簡易；對檢查各種工業管路或復雜狹小的設備內部空間的腐蝕、裂紋、焊縫、異物、磨損以及零部件內部的加工等常規無損探傷技術無法觸及到非可視部位表面缺陷均可進行細致的檢測。
Dr45xxT&F系列兩方向、四方向工業內窺鏡詳細介紹
兩方向、四方向/轉向內窺鏡多種功能-----全轉向、二轉向、標配2米長可做5米、全黑可視10米。
技術優勢
1．手持式便攜設計，操作簡易，可充可換鋰電，使工作時間延長持久，對檢查各種工業管路或復雜狹小的設備內部空間的腐蝕、裂紋、焊縫、異物、磨損以及零部件內部的加工等情況均可進行細致的檢測；
2．符合人體工程學設計理念，外形美觀大氣,的使用感受；
3．不銹鋼編織管 (四層結構)、合金鋼鏡頭外殼、旋轉關節外覆耐磨烏鋼編織套使產品在惡劣工作環鏡下經久耐用；
4．光學系統鏡頭，景深寬、視角大，黑暗工作環鏡低照度比普通鏡頭提高數倍；
5．機械控制四方向轉動，單邊彎曲度達180度，操控靈活省力，提高工作效率，相對電動轉向故障率低；
6．智能化拍照、錄像一體功能，方便及時記錄檢測數據；
7．前端超亮6LED照明，優化照明系統設計；
8．4.5英寸LCD顯示屏，提供流暢、真實、清晰、穩定的動\靜態檢測畫面；圖像可鏡像、放大、對比等功能。
應用領域：
1、航空航天工業：用于飛機結構框架、發動機、葉片檢查用產品
2、汽車生產、維修：用于汽車零部件、發動機的檢查產品
3、電力生產、建設單位：用于風力電廠、水力發電廠、火力電廠以及電力建設單位檢測產品內窺鏡檢測
4、精密鑄造與機械制造：用于機械零部件生產、鑄造單位檢查用產品
5、石油、化工、壓力容器行業：用于石油、化工 及壓力容器工業的檢測產品
6、鐵路、船舶、建筑工程、研究單位：用于機車、渦輪、工程、制藥、食品管道的檢測產品
7、國防與軍事安全、安檢：用于武器設備、公共安全的檢查
主要技術參數
1、攝像頭參數（探頭直徑：5.5mm、8mm、8.5mm、2.8mm、2.4mm、3.9mm可選）
|
攝像頭規格 |
Ф5.5mm |
視場角 |
110° |
|
像素數 |
46萬像素 |
攝像頭外殼 |
合金鋼 |
|
景深（視距） |
5mm~150mm┃8mm~200mm┃10mm~∝可選配 |
照明類型 |
前置高亮LED |
|
鏡頭長度 |
15mm |
光學系統材料 |
玻璃 |
|
攝像頭規格 |
Ф8.5mm(，全黑可視10m) |
視場角 |
90° |
|
像素數 |
30像素 |
攝像頭外殼 |
合金鋼 |
|
景深（視距） |
10mm~∝ |
照明類型 |
前置紅外LED |
|
夜視距離 |
10000mm |
|
|
|
攝像頭規格 |
Ф8mm |
視場角 |
110° |
|
像素數 |
100萬像素 |
攝像頭外殼 |
合金鋼 |
|
景深（視距） |
5mm~150mm┃8mm~200mm┃10mm~∝可選配 |
照明類型 |
前置高亮6LED |
|
照明距離 |
1000mm |
光學系統材料 |
玻璃 |
|
攝像頭規格 |
Ф3.9mm |
視場角 |
110° |
|
像素數 |
46萬像素 |
攝像頭外殼 |
合金鋼 |
|
景深（視距） |
5mm~150mm┃10mm~∝ 可選配 |
照明類型 |
前置高亮LED |
|
鏡頭長度 |
10mm |
光學系統材料 |
玻璃 |
|
攝像頭規格 |
Ф2.8mm |
視場角 |
110° |
|
像素數 |
16萬像素 |
攝像頭外殼 |
合金鋼 |
|
景深（視距） |
5mm-50mm |
照明類型 |
3 LED |
|
攝像頭規格 |
Ф2.4mm |
視場角 |
90° |
|
像素數 |
10萬像素 |
攝像頭外殼 |
合金鋼 |
|
景深（視距） |
3mm-30mm |
照明類型 |
高亮LED |
2、探頭導向參數
|
操作桿控制及導向方位 |
四方向轉向/二方向轉向，可選 |
方位固定 |
機構內部阻力固定 |
|
導向角度 |
單邊>150° |
導向距離及長度 |
標配2米，可加長到5米 |
|
軸向控制 |
360°軸向轉動 |
插入管 |
4層不銹鋼編織管 |
3、顯示屏及系統配置
|
系統重量 |
整套設備含機箱：3.4kg 裸機：<1kg |
主機尺寸 |
14.5cm X 10.5cm X 4.5cm |
|
電源 |
鋰電池：3.7V，3000maH |
結構材質 |
包膠PC防摔外殼 |
|
液晶屏 |
高亮4.5寸顯示器，該產品只顯示3.5寸 |
亮度調節 |
手動調節 |
|
數據I/O端口 |
USB2.0端口、Tvout視頻信號輸出 |
內存 |
8G 高速SD卡（支持32G） |
|
按鍵功能 |
菜單操作、錄像錄音、拍照 |
白平衡 |
自動白平衡 |
|
圖像功能 |
圖像鏡像、放大、預覽 |
語言支持 |
支持7國 |
4、工作環境
|
主機系統工作溫度 |
-10℃~50℃，液晶屏0℃以下需預熱 |
相對濕度 |
90%，無冷凝 |
|
視頻探頭工作溫度 |
-20℃~60℃，0℃以下應減少導向操作 |
防水 |
探頭和物鏡能承受IP67防水 |
|
貯藏溫度 |
-20℃~60℃ |
