材料拉力測試儀 ZBT-C001
拉力試驗機用途
1. 測試手機薄膜粘性測試
2．測試醫療用品粘性力
3．電子部件的拉脫、剝離、焊接強度.小變形.試驗
4．測試不干標簽粘性力
5．保護膜粘性測試
6．印刷電路板的剝離試驗
7．彈簧試驗
拉力試驗機指標及系統功能介紹：
該軟件系統為一款全電腦測控系統.可單獨控制和方便顯示測試數據,曲線,速度，材料規格等功能.并結合微打印機列印測試結果.并具有自動回位原點功能.該軟件也為一款(上位機)連線功能：透過USB界面以及R232串口與個人電腦進行連線、可進行雙向資料傳輸、直接以電腦軟體進機臺控制、數據分析、曲線圖繪製等功能。
動力:采用高精度驅動器和馬達.實現速度,位置等控制更加準確.并結合德國精密無間隙
滾珠絲桿.以及高分辨率數據采集系統.從而實現力值.位置及速度等結果的準確性
可進行拉伸(持拉)、壓縮(持壓)、彎曲、剪切、撕裂、剝離試驗。采用PC機和接口板進行數據的采集、保存、處理和打印試驗結果。可計算力、屈服力、平均剝離力、變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS數據庫支持，使系統功能更為強大。
設備組成：1.力柯傳感器2.滾珠螺桿3.博萊德控制軟件4.伺服電機 5.同步輪6.靜電噴涂烤漆7.立柱鋁型材9.電腦
標準：
拉力試驗機應符合JB 706—77 《機械式拉力試驗機技術條件》的關于鑒定試驗機的要求。
拉力試驗機應附有能自動記錄剝離
本產品按照GB17200有關規范設計制造，性能指標符合GB／T2790（膠粘劑180°剝離強度試驗）GB／T2791（膠粘劑T剝離強度試驗）、GB2792（壓敏膠粘帶180°剝離強度測定）、GB4（低速解卷強度測試）、GB7754（剪切強度試驗）、GB8808（復合膜剝離強度試驗）、ZBY28004（熱封強度測定）、GB13022（薄膜拉伸試驗）、GB7753（壓敏膠粘帶拉伸試驗）等試驗方法的要求，適用于膠粘劑、膠粘帶、不干膠、復合膜、人造革、編織袋、薄膜、紙張等相關產品進行剝離、剪切、拉斷檢測試驗
規格參數
容量 2KG 5KG 10KG 20KG 50KG 100KG 200KG(可任選） 力量解析 1/10,000
測試行程 測試行程800 mm(未含夾具)
行程解析0.001 mm
測試空間?140 mm
速度範圍0.2 ~ 800 mm/min可自行設定（由電腦數位設定）
速度精度 0.2 ~ 10 mm/min ±2% 10 ~ 800 mm/min ± 0.1%
連線方式TCP/IP
硬體安全保護 上、下極限、緊急停止鈕保護
機臺動力 採用伺服控制
傳動方式 精密減速機、滾珠導螺桿，可大幅減少噪音及傳動損失，增加傳動效率
特色 ※封板採鋁合金陽極處理，並具防塵套保護螺桿，增加使用壽命、精度
※力量感應器具記憶鎖，可記憶各種相關參數，更換不同感應器時會自 動改變其參數，不需再做其他設定
※具手輪控制精密調整機臺位置
※可寸動升降，方便操作
※可配合相關測試，選購適當之夾治具、延伸裝置等配件
機臺電源單相200 ~ 240VAC，6A
機臺尺寸 50 × 53 × 145 cm
機臺重量80 kg
軟體功能：
◎資料擷取頻率可設定至100 Hz
◎操作方式：全部由鍵盤、滑鼠操控測試、亦可由機臺快速升降鍵調整夾具位置
◎作業平臺： WindowsXP作業系統
◎彩色畫面並具多國語言顯示
◎操作畫面可多次測試數據同時顯示
◎單位選擇可公、英制多種變化
◎表格彈性化，可自行規劃資料位置
◎數據之名稱可自行設定
◎測試畫面可選擇資料顯示、圖形顯示或同時顯示
◎資料處理：可儲存、呼叫、列表、比較等
◎圖形方式有力量-伸長量、力量-時間、應力-應變、、、等
◎可測試抗拉、抗壓、彎曲、剝離、彈簧、、、、等試驗
◎可自行修正機臺變形量，使測試數據不因機臺之微量變形而產生誤差
◎軟體保護：超行程、超容量保護、超時間停機
試驗報告：
包括以下內容
a.標準號
b.材料牌號
c.試樣類型
d.試樣狀態
e.彎曲試驗方式
f.跨距
g.彎曲力學性能
h.曲線圖
i.試驗人員
j.試驗時間
k.值，值，平均值

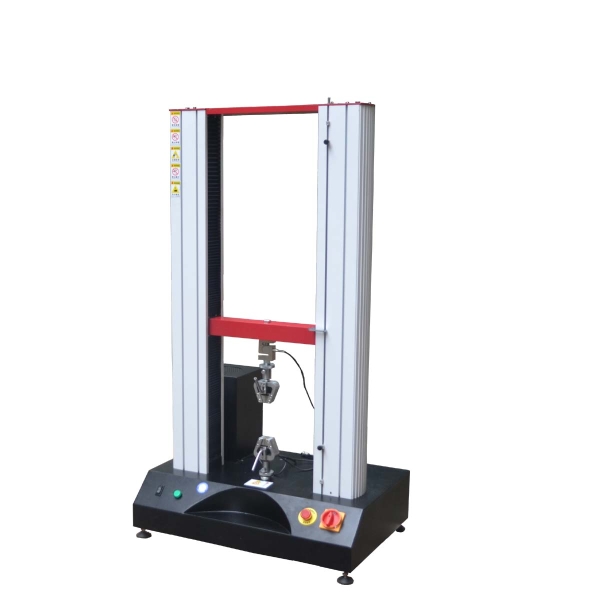

試驗機結構：
1.采用雙柱型龍門式結構，下部：拉伸：壓縮、彎曲。
2.高精度精密滾珠絲杠：驅動中橫梁上下移動，傳遞負荷
系統：
采用計算機作為主控機，完成整機試驗的設定、工作狀態控制、數據采集、運算處理、顯示打印試驗結果等功能，配有試驗機WindowsXP中英文版智能化軟件包，可根據標準、國際標準或用戶提供的標準測量和判斷各種材料試件的各種性能參數，并對試驗數據進行統計和處理；然后輸出各種要求格式的試驗報告和特性曲線圖樣。
技術規格：
1.測控系統：
采用windows工作平臺，參數設定全部以對話框的形式處理，操作簡單；
采用單一畫面操作，不需進行畫面切換；
軟件界面具有簡體中文、繁體中文及英文三種語言，切換方便；
可自行規化測試表格模式；
測試標準編輯器模塊化設計一次輸入調用:提供使用者自由設定所需應用的測試標準，測試標準的架構是完全開發的沒有行業使用上的限制，范圍涵蓋金屬，非金屬，特殊材料及成品的GB、ASTM、DIN、JIS、BS…等測試標準。
試品資料編輯器模塊化設計一次輸入調用:提供使用者自由設定所需應用試品數據
公式編輯器模塊化設計一次輸入調用：供使用者可自由添加、修改、刪除各類測試所需的公式以滿足不同測試的計算要求。
圖形3D變換、多筆測試結果比較圖形查看、自由變換坐標顯示、自由縮放各類測試曲線可對測試結果進行重新分析、重新計算、滯后環法及逐步逼近法求取非比例延伸強度、荷重取點、位移取點設定、剝離區間設定等等。
軟件具備密碼鎖定功能：可用來區分不同使用者的權限。
控制器硬件一年內如非人為原因而造成的損壞免費包換、測試軟件終身免費無限升級。
測試數據可在主畫面中直接呼叫；
可選用平移、比較等方式同時進行多條曲線之數據比較；
具多種測量單位，公英制可切換；
具有力量、變形、速度三閉環控制功能；
具自動回位功能；
具自動校正功能；
具自定義試驗方法功能；
具試驗數據運算分析功能；
具自動放大倍率之功能，以達到適當大小之圖形；
可做抗拉、抗壓、抗彎、剝離、持拉、持壓、疲勞等試驗。
